钢丝绳锲型接头,力森钢丝绳索具

　　力森钢丝绳索具的楔形接头采用合金钢锻造焊接而成,焊后回火,焊缝超声波探伤Ⅱ级合格,整体调质HB280-320安全系数≥4；强度得到较大提高,适用于强度要求较高的特殊工况和特殊作业环境.如:抓斗钢丝绳连接;起重机钢丝绳连接;大型设备及机械钢丝绳的连接等。力森钢丝绳索具主要产品:高强度抓斗提升链型快速卸扣钢丝绳梨形绳套防转套钢索索节楔形接头，索具螺旋扣重型钢丝绳夹等由中国船级社CCS试验发证。

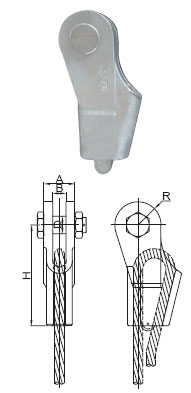

楔形接头技术参数表

产品代号	适用钢丝直径d	主要尺寸：mm					自重Kg
产品代号	适用钢丝直径d	A	B	D	R	H	自重Kg
LS2406	6	29	13	16	20	90	0.9
LS2408	8	31	15	18	22	100	1.2
LS2410	10	38	18	20	25	120	1.5
LS2412	12	44	20	25	30	155	2.5
LS2414	14	51	23	30	35	180	4
LS2416	16	60	26	34	42	200	6.2
LS2418	18	64	28	36	44	220	9
LS2420	20	72	30	38	47	240	10.5
LS2422	22	76	32	40	52	250	14
LS2424	24	83	35	50	60	270	17
LS2426	26	92	38	55	65	290	22
LS2428	28	94	40	60	70	305	27
LS2432	32	110	44	65	77	370	38
LS2436	36	122	48	70	85	400	58
LS2440	40	140	55	75	90	450	74
LS2444	44	140	60	80	90	480	82
LS2448	48	144	65	85	95	500	88
LS2453	53	162	70	90	100	540	110

钢丝绳锲形接头规格型号	钢丝绳直径	自重	自重	美式钢丝绳锲形接头主要尺寸（Inch） S-421T S-422T
钢丝绳锲形接头规格型号	钢丝绳直径	自重	自重	A	B	C	D	G	H	J	K	L	P	R	S	T	U	V
LSSJ20110401	3/8	3.18	0.5	5.63	2.66	0.81	0.81	1.38	3.12	7.38	1.60	0.88	1.56	0.44	2.13	0.44	1.25	1.38
LSSJ20110402	1/2	6.15	1.05	6.81	3.53	1.00	1.00	1.62	3.85	8.75	1.21	1.06	1.94	0.50	2.56	0.53	1.75	1.88
LSSJ20110403	5/8	9.70	1.79	8.18	4.25	1.25	1.19	2.12	4.58	10.34	1.64	1.22	2.25	0.56	3.25	0.69	2.00	2.19
LSSJ20110404	3/4	14.50	2.60	9.78	4.96	1.50	1.38	2.44	5.37	12.03	2.17	1.40	2.62	0.66	3.63	0.78	2.34	2.56
LSSJ20110405	7/8	21.50	4.02	11.16	5.66	1.75	1.63	2.69	6.28	14.00	2.22	1.66	3.12	0.75	4.31	0.88	2.69	2.94
LSSJ20110406	1	30.75	5.37	12.75	6.31	2.00	2.00	2.94	7.02	15.86	2.71	2.00	3.75	0.88	4.70	1.03	2.88	3.28
LSSJ20110407	1-1/8	45.30	7.84	14.38	6.94	2.25	2.25	3.31	7.76	17.70	2.25	2.25	4.25	1.00	5.44	1.10	3.25	3.56
LSSJ20110408	1-1/4	57.50	6.81	16.00	7.53	2.50	2.50	3.56			2.50	2.50	4.75	1.12	6.13	1.31	3.38	3.81
